Opis
Zastosowanie i konstrukcja
Odciągi wiórów WNF są przeznaczone do odsysania i gromadzenia drobnych wiórów powstających w trakcie obróbki materiałów drewnianych bądź z tworzyw sztucznych. Odciąg jest podłączany bezpośrednio do obrabiarki za pomocą elastycznego przewodu.
Cechami charakterystycznymi odciągów WNF są niewielkie wymiary, masa. Samoskrętne kółka mocowane w podstawie umożliwiają łatwe przemieszczanie odciągu. Worek foliowy służy do zbierania wiórów, który po zapełnieniu może być odczepiany i usunięty wraz z zawartością.

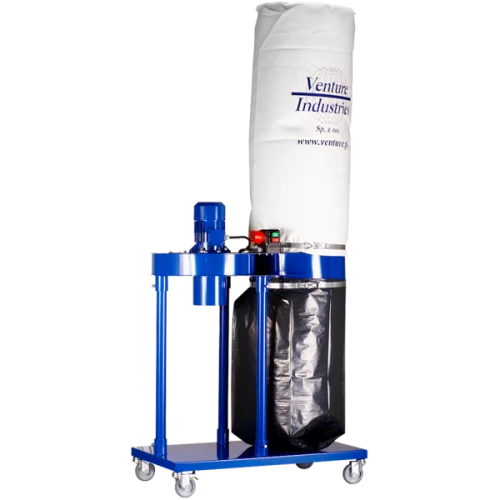

Odciągi wiórów WNF składają się z podstawy wyposażonej w cztery samoskrętne kółka. Do podstawy zamocowany jest statyw, na którym zamontowany jest wentylator z pierścieniem do montażu worka filtracyjnego oraz worka foliowego na odpady.
W zestawie znajdują się też wyłącznik i gniazdo z inwerterem faz.
Odciągi są standardowo malowane na niebieski kolor RAL 5010 . Na specjalne zamówienie możliwe jest malowanie na dowolny kolor z palety RAL.
Silnik elektryczny jest wykonany zgodnie z obowiązującymi dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Klasa izolacji silnika F a stopień ochrony IP55.
W zależności od modelu wentylatora i mocy silnika, wentylatory są zasilane silnikami trójfazowymi 230/400V 50Hz, 400V 50Hz, 400/690V 50Hz i jednofazowymi 230V 50Hz.
Parametry techniczne
Typ | wydajność max | ciśnienie max | Ilość faz | napięcie | moc max |
prędkość obrotowa | natężenie max | średnica kanału | masa | |
---|---|---|---|---|---|---|---|---|---|---|
m3/h | Pa | V | W | obr./min | A | mm | kg | |||
WNF 90 S | 900 | 1800 | 1 | 230 | 370 | 2800 | 3 | 100 | 45 | |
WNF 240 T | 2400 | 2200 | 3 | 400 | 1100 | 2820 | 2.5 | 160 | 58 | |
WNF 330 T | 3350 | 2400 | 3 | 400 | 2200 | 2860 | 4.6 | 200 | 87 | |
WNF 90 T | 900 | 1800 | 3 | 400 | 370 | 2800 | 0.9 | 100 | 45 | |
WNF 240 S | 2400 | 2200 | 1 | 230 | 1100 | 2820 | 7.9 | 160 | 58 | |
WNF 130 S | 1200 | 1800 | 1 | 230 | 550 | 2800 | 3.8 | 125 | 45 | |
WNF 130 T | 1200 | 1800 | 3 | 400 | 660 | 2800 | 1.32 | 125 | 45 |
